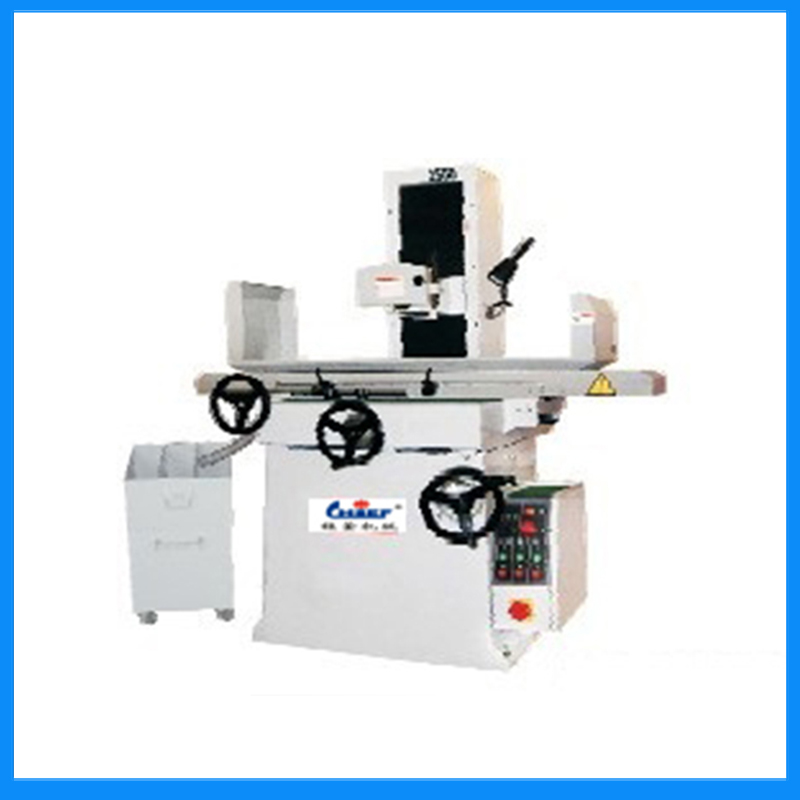

JF-250平面成型磨床
- 產品編號：JF-250平面成型磨床
- 產品類別：
- 產品特點：工作臺規格：460*200
-
產品應用：
產品加工
零件加工
模具加工
- 更新時間：2015-12-09
精密成型平面磨床特性：
本機主要鑄件均采用鑄鉄料，經由退火處理,，以確保高精度,，高剛性，并延長機器壽命,。
本機滑道粘貼耐磨樹脂片,，并經精密鏟花，不僅滑動順暢且耐磨,，最適合成型研磨,。
本機采用臺灣直接式主軸、P4級超精密滾柱軸承,，在高速下低噪音,，無振動，扭力大,，最適合成型研磨,。
O高鋼性鑄件
本機各主要鑄件：工作臺、鞍座,、立柱及機座,、均采用高級鑄鐵，并經特殊退火處理,，可確保機械精度長期使用之穩定,。
O耐磨性滑道
機座，鞍座滑道采用雙“V”型設計,，滑動道引性佳,，不會有拖曳現象。兩者皆加貼耐磨滑片（TURCITE）,，再經精密鏟花作業，確保移動輕快于精度準確,。
O剛剛性立柱
采用H型結構具高剛性,，并采用正以上升螺桿設計，永保加工成品精度,。
O直結式主軸
采用超精密滾柱軸承,，鼻端偏擺保證2U以內。密封式油脂滑保養簡易及可長期使用,。
O自動潤滑系統
采用電磁幫補強注油自動循環,，提供各螺桿和各滑動面最加潤滑效果。
O臺灣產精密導螺桿
升除和前后螺桿經熱處理化后,，再經研磨加工,，確保長期使用精度不變。
超精密成型平面磨床JF-250規格參數
|
規格
|
單位
|
JF-250
|
|
能力
|
工作臺工作面積
|
mm
|
460x200
|
|
左右最大移動量
|
mm
|
540
|
|
前后最大移動量
|
mm
|
250
|
|
工作臺面至主軸中心最大距離
|
mm
|
460
|
|
工作臺最大承受重量
|
kgs
|
100
|
|
工作臺
|
工作臺T型槽
|
mm/xn
|
14x1
|
|
工作臺速度
|
m/min
|
5-23
|
|
前后手輪進刀
|
1格
|
mm
|
0.02
|
|
1圈
|
mm
|
4
|
|
前后自動進給
|
|
mm
|
0.1-8
|
|
前后快速移動
|
50HZ
|
mm
|
790
|
|
60HZ
|
mm
|
950
|
|
砂輪
|
砂輪尺寸
|
|
mm
|
?205x6-20x31.75
|
|
主軸轉速
|
50HZ
|
R.P.M
|
2850
|
|
60HZ
|
R.P.M
|
3360
|
|
上下結構
|
上下手輪進刀
|
1格
|
mm
|
0.01
|
|
1回轉
|
mm
|
2
|
|
自動進給量
|
mm
|
0.002-0.02
|
|
上下快速移動量
|
mm/min
|
/
|
|
馬達
|
主軸馬達
|
HXP
|
2x2
|
|
上下驅動馬達
|
HXP
|
/
|
|
油壓馬達
|
HXP
|
1x4
|
|
吸鹿馬達
|
HXP
|
3/4x2
|
|
沖水馬達
|
HXP
|
1/8x2
|
|
前后驅動馬達
|
HXP
|
40w
|
|
尺寸
|
機器高度
|
mm
|
1775
|
|
占地面積
|
kgs
|
1800x1400
|
|
凈重
|
kgs
|
1300
|
|
毛重
|
kgs
|
1500
|
