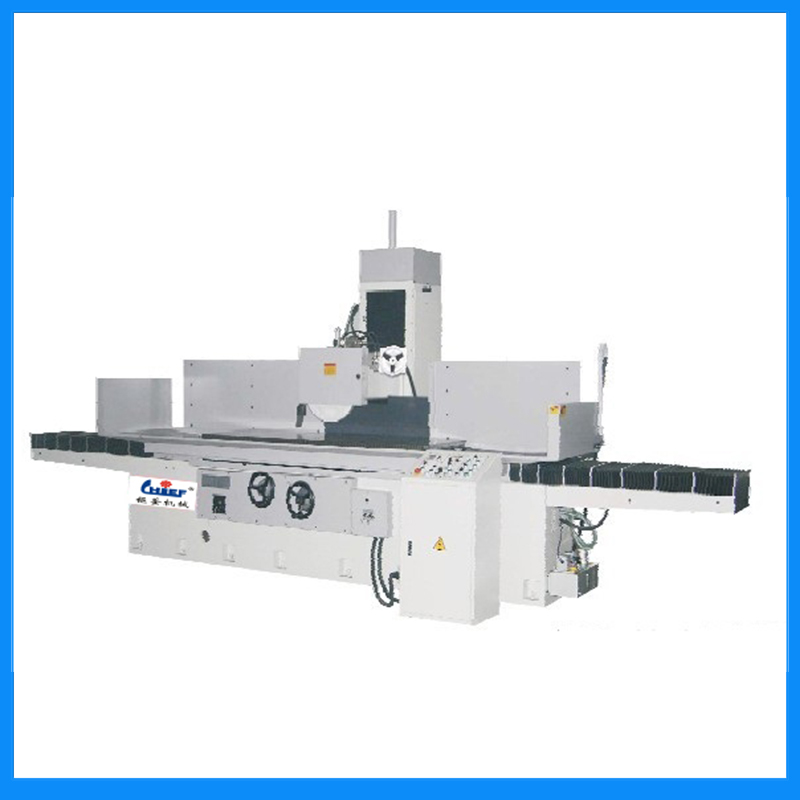

JF-6016/7020平面成型磨床
- 產品編號：JF-6016/7020平面成型磨床
- 產品類別：
- 產品特點：工作臺規格：700*2000
-
產品應用：
產品加工
零件加工
模具加工
- 更新時間：2015-12-09
精密成型平面磨床特性：
本機主要鑄件均采用鑄鉄料,，經由退火處理,，以確保高精度，高剛性,，并延長機器壽命,。
本機滑道粘貼耐磨樹脂片，并經精密鏟花,，不僅滑動順暢且耐磨,，最適合成型研磨。
本機采用臺灣直接式主軸,、P4級超精密滾柱軸承,，在高速下低噪音，無振動,，扭力大，最適合成型研磨。
O高鋼性鑄件
本機各主要鑄件：工作臺,、鞍座,、立柱及機座、均采用高級鑄鐵,，并經特殊退火處理,，可確保機械精度長期使用之穩定。
O耐磨性滑道
機座,，鞍座滑道采用雙“V”型設計,，滑動道引性佳，不會有拖曳現象,。兩者皆加貼耐磨滑片（TURCITE）,，再經精密鏟花作業，確保移動輕快于精度準確,。
O剛剛性立柱
采用H型結構具高剛性,，并采用正以上升螺桿設計，永保加工成品精度,。
O直結式主軸
采用超精密滾柱軸承,，鼻端偏擺保證2U以內。密封式油脂滑保養簡易及可長期使用,。
O自動潤滑系統
采用電磁幫補強注油自動循環,，提供各螺桿和各滑動面最加潤滑效果。
O臺灣產精密導螺桿
升除和前后螺桿經熱處理化后,，再經研磨加工,，確保長期使用精度不變。
|
項目
|
規格
|
單位
|
JF-6016
|
JF-7020
|
|
能力
|
工作臺工作面積
|
mm
|
600*1600
|
700*2000
|
|
左右最大移動量
|
mm
|
1700
|
2100
|
|
前后最大移動量
|
mm
|
630
|
730
|
|
工作臺最大承重量
|
mm
|
1000
|
1200
|
|
工作臺
|
工作臺T型槽
|
mm*N
|
16*3
|
16*3
|
|
前后手輪能力
|
一格
|
mm
|
0.02
|
0.02
|
|
1圈
|
mm
|
4
|
4
|
|
前后自動進給
|
mm
|
0.5~25
|
0.5~25
|
|
前后快速移動
|
50HZ
|
mm
|
1250
|
1250
|
|
60HZ
|
mm
|
1500
|
1500
|
|
砂輪
|
砂輪尺寸
|
mm
|
Φ400*（20~50）*Φ127
|
Φ400*（20~50）*Φ127
|
|
主軸轉速
|
50HZ
|
R.p.m
|
1450
|
1450
|
|
60HZ
|
R.p.m
|
1750
|
1750
|
|
上下結構
|
最大移動量
|
mm
|
550
|
550
|
|
上下手輪進刀
|
一格
|
mm
|
0.005
|
0.005
|
|
1回轉
|
mm
|
0.4
|
0.4
|
|
自動進給量
|
mm
|
0.002~0.008
|
0.002~0.008
|
|
上下快速移動量
|
m/min
|
230
|
230
|
|
馬達
|
主軸馬達
|
HP*P
|
10*4
|
10*4
|
|
上下驅動馬達
|
HP*P
|
1/2*4
|
1/2*4
|
|
油壓馬達
|
KW
|
0.75
|
0.75
|
|
吸塵馬達
|
HP*P
|
7.5*6
|
7.5*6
|
|
沖水馬達
|
HP*P
|
1/8*2
|
1/8*8
|
|
前后驅動馬達
|
HP*P
|
1/2*4
|
1/2*4
|
|
尺寸
|
機器高度
|
mm
|
2400
|
2400
|
|
占地面積
|
mm
|
2350*5300
|
2450*5300
|
|
凈重
|
Kgs
|
6500
|
7000
|
|
毛重
|
Kgs
|
7500
|
8000
|
