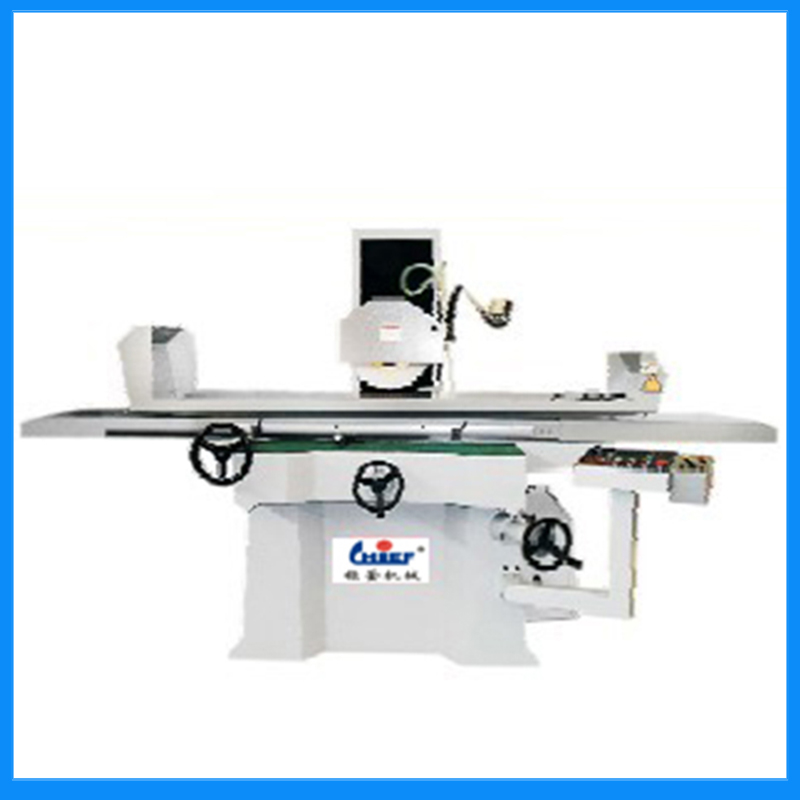

精密成型平面磨床特性：

本機主要鑄件均采用鑄鉄料,，經由退火處理,，以確保高精度，高剛性,，并延長機器壽命,。
本機滑道粘貼耐磨樹脂片，并經精密鏟花,，不僅滑動順暢且耐磨,，最適合成型研磨,。
本機采用臺灣直接式主軸、P4級超精密滾柱軸承,，在高速下低噪音,，無振動，扭力大,，最適合成型研磨,。
O高鋼性鑄件
本機各主要鑄件：工作臺、鞍座,、立柱及機座,、均采用高級鑄鐵，并經特殊退火處理,，可確保機械精度長期使用之穩定,。
O耐磨性滑道
機座，鞍座滑道采用雙“V”型設計,，滑動道引性佳,，不會有拖曳現象。兩者皆加貼耐磨滑片（TURCITE）,，再經精密鏟花作業,，確保移動輕快于精度準確。
O剛剛性立柱
采用H型結構具高剛性,，并采用正以上升螺桿設計,，永保加工成品精度。
O直結式主軸
采用超精密滾柱軸承,，鼻端偏擺保證2U以內,。密封式油脂滑保養簡易及可長期使用。
O自動潤滑系統
采用電磁幫補強注油自動循環,，提供各螺桿和各滑動面最加潤滑效果,。
O臺灣產精密導螺桿
升除和前后螺桿經熱處理化后，再經研磨加工,，確保長期使用精度不變,。

JF-4510/5010平面成型磨床技術參數

	規格Specifications			JF-4510/5010AHR/AHD
能力   General Capacity	工作臺面積Worjing of table		mm	1000*450/500
	最大研磨面積 Max.surface ground		mm	1100*500/510
	工作臺左右最大行程 Max.table travel		mm	1150
	工作臺前后最大行程Max.saddle travel		mm	480
	工作臺面至主軸中心最大距離（大約值） Max.distance  center of spindle to table		mm	600
工作臺Longitudinal Movement	工作臺速度（大約值）Table speed		mm/min	5-25（probably)
前后     Cross Movement	前后手輪進刀 Cross feed on hand wheel	1轉/1 rev.	mm	4（0.16"）
		1格/1 gra.	mm	0.02（0.001"）
	前后快速移動速率Rapid power cross feed approx		mm/min	940(50Hz)（probably)
上下   Vertical Movement	上下手輪進刀Verticalfeed on hand wheel	1轉/1 rev.	mm	1（0.05"）
		1格/1 gra.	mm	0.005（0.0002"）
	上下自動進給量Auto.Down feed		mm	無（None)			0.001-0.999/time
	上下快速移動速率Rapid power Vertical feed approx		mm/min	無（None)		250(50Hz)/300(60Hz)(probably)
砂輪GDINDING Wheel	砂輪尺寸Grinding wheel dimension		mm	Max400*40*127(13.7"*1.6"*3")
	砂輪轉速Wheel speed		rpm	1400(50Hz)/1700(60Hz)(probably)
馬達 Motors	主軸馬達Spindle motor		hp	7.5
	前后進給馬達Auto.cross feed motor		w	60
	上下進給馬達Rapid head elevation motor		hp	80			步進馬達Stepping
	油壓泵馬達Hydraulic system		hp	3
	潤滑泵Lubricaton system		w	25
	冷卻泵Coolant pump		hp	1/4
	噪音值Sound pressure level		db(A)	低于78(Below78)
尺寸 Size	機器作業空間Maching floor space		mm	2200*3050(87"*120")(probably)
	機器凈重Maching net weight		kgs	3150(3080lbs)(probably)
	裝箱毛重Packing gross weight		kgs	4600(3410lbs)(probably)
	裝箱尺寸（長x寬x高）Packing dimension		mm	3020*2160*2347(121"*85"*93")(probably)
